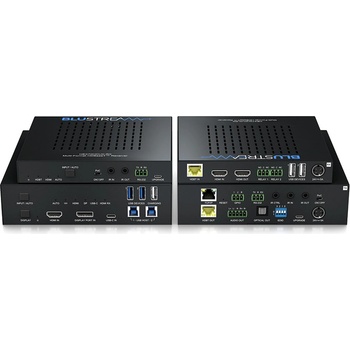

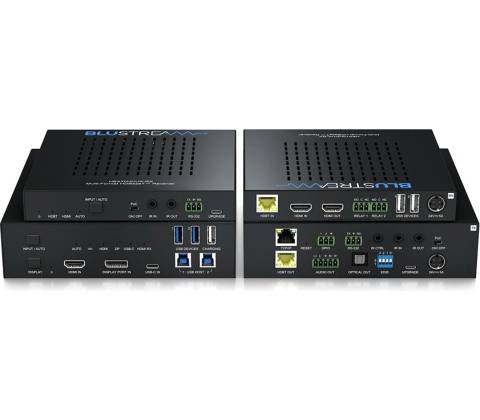

Blustream HEX70HDUK-KIT

HEX70HDUK-KIT extender set je HDMI2.0 4K 60Hz 4:4:4 (18Gb/s) HDCP2.2 HDBaseT™ multi-formátové řešení, které používá CSC technologii pro přenos HDMI, USB-C a DisplayPort™ až do vzdálenosti 70 metrů v rozlišení 1080p (40m 4K) přes jeden CAT kabel.

HEX70HDUK-KIT poskytuje vylepšené funkce včetně USB 2.0 prodloužení, lokálního HDMI vstupu na HDBaseT™ přijímači pro další vstup, web GUI pro řízení a konfiguraci, automatické ovládání displeje, audio breakout a obousměrné IR. Ovládání je možné přes přední panel, IR, RS-232 a TCP/IP.

Vlastnosti: -

HDBaseT™ technologie nabízí distribuci AV přes jeden CAT kabel -

Colour Space Conversion (CSC) podporuje HDMI2.0 18Gb/s včetně HDR - 1x HDMI, 1x USB-C a 1x DisplayPort™ vstup na HDBaseT™ vysílači s manuálním nebo automatickým výběrem zdroje - 1x lokální HDMI vstup na HDBaseT™ přijímači pro připojení zdroje do displeje -

Podporuje 4K 60Hz 4:4:4 UHD video až do vzdálenosti 40 metrů -

Prodlužuje HDMI 1080p až do vzdálenosti 70m přes jediný CAT kabel -

Podporuje všechny známé HDMI audio formáty včetně Dolby Atmos, Dolby TrueHD, Dolby Digital Plus a DTS-HD Master Audio -

Podporuje USB Typ C v rozlišení až do 4K UHD 60Hz 4:4:4 DP1.2 s 60W schopností nabíjení* -

Podporuje DisplayPort™ v rozlišení až 4K UHD 60Hz 4:4:4 DP1.2 - 2x USB Typ A (RX - periferie), 2x USB Typ A (TX - periferie) a 2x USB Typ B (TX - zdroj host), který podporuje rychlost přenosu dat až do 480Mb/s -

USB Typ A podporuje nabíjení zařízení až do 500mA, pokud je aktivní připojení do zařízení hosta -

Nezávislý USB Typ A, který podporuje napájení zařízení do 5V 2A -

Audio breakout na analogové L/R audio a optické digitální (S/PDIF) výstupy zároveň** -

Obousměrné IR signály -

Automatické vypnutí/zapnutí displeje umožňuje řízení displeje na HDBaseT™ přijímači přes CEC nebo RS-232 -

Modul webového rozhraní a konfigurace HEX70HDUK-KIT -

Ovládání možné pomocí předního panelu, IR, RS-232 a TCP/IP -

EDID a HDCP management

• USB-C video rozlišení je limitováno do 4K 60HZ 4:2:0 pokud je aktivovaná funkce napájení
• *Analogový audio breakout podporuje pouze 2 kanálové PCM

Technické parametry

HEX70HDUK-TX -

Video vstup: 1x HDMI Typ A, 19-pin, female, 1x USB-C Typ C, 1x DisplayPort™ -

Video výstup: 1x HDBaseT™ RJ45 konektor -

RS-232 serial port: 1x 3-Pin Phoenix konektor -

TCP/IP řízení: 1x RJ45, female -

IR vstup: 2x 3.5mm stereo jack -

IR výstup: 1x 3.5mm mono jack -

USB porty: 3x USB Typ A, 2x USB Typ B -

EDID: 4-Pin DIP přepínač -

Upgrade: 1x Micro USB, female -

Vstup lokálního napájení: 1x 24V/5A 4-pin DIN konektor -

Rozměry: 183mm x 44mm x 173mm

HEX70HDUK-RX -

Video vstup: 1x HDMI Typ A, 19-pin, female, 1x HDBaseT™ RJ45 konektor -

Video výstup: 1x HDMI Typ A, 19-pin, female -

Audio výstupy: 5-Pin Phoenix konektor (2 kanálové symetrické/nesymetrické analogové audio), 1x optický (S/PDIF) -

RS-232 serial port: 1x 3-Pin Phoenix konektor -

Relay řízení: 2x 3-Pin Phoenix konektor -

IR vstup: 1x 3.5mm stereo jack -

IR výstup: 1x 3.5mm mono jack -

USB porty: 2x USB Typ A -

EDID: 4-Pin DIP přepínač -

Upgrade: 1x Micro USB, female -

Vstup lokálního napájení: 1x 24V/5A 4-pin DIN konektor -

Rozměry: 155mm x 24mm x 155mm

Obsah balení 1x HEX70HDUK-TX 1x HEX70HDUK-RX 1x 24V/5A DC napájecí zdroj 1x USB-A na USB-B kabel 1x IRE1 emitter 1x IRR přijímač 1x RS-232 kabel 2x Montážní kit 1x Manuál
